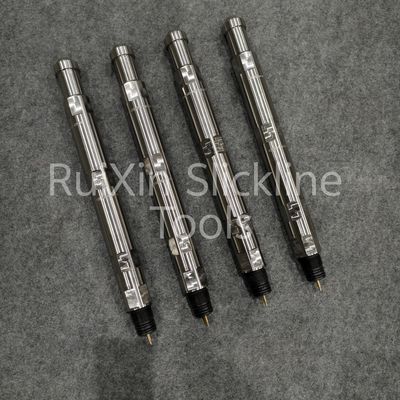

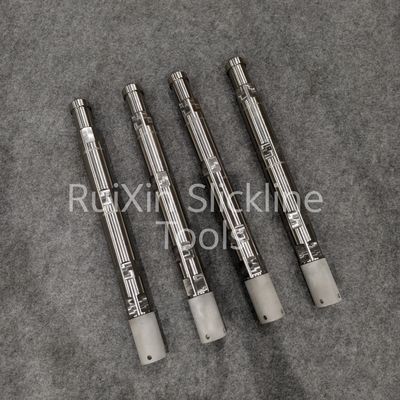

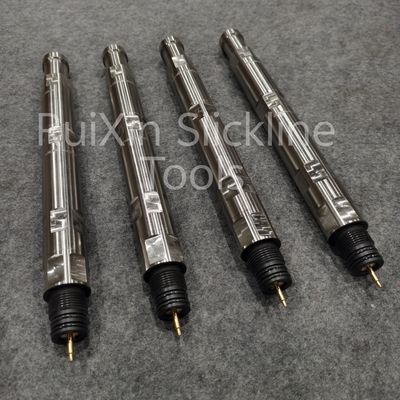

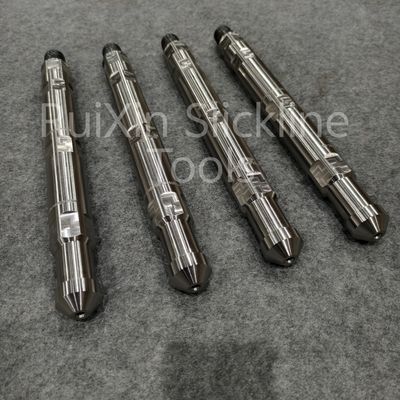

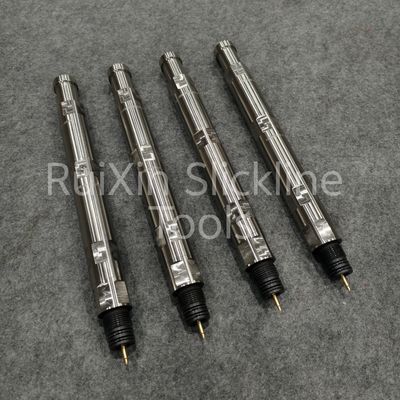

Socket de câble mono-conducteur 1,5 pouce 2,125 pouces Cap de câble Slickline

Une prise de câble monoconducteur de 1,5 pouceCh ¢ 2.125 pouces Cap de câble Slickline cordes d'outils

Introduction au projet

Le collier de câble est un outil utilisé pour connecter le câble à la chaîne de l'outil d'enregistrement.

caractéristiques structurelles

Le capuchon du câble est principalement composé du joint supérieur, du cône, du support de cuivre, du cylindre inférieur, du joint inférieur, du support isolant, du manchon isolant, du poteau de connexion, de la vis,la plaque isolante inférieure, le siège à ressorts, le manchon isolant, le ressort, l'articulation inférieure et l'anneau O, etc.

Connexion supérieure et coque inférieure Elle forme un roulement avec la pièce de connexion inférieure.

Utilisez des cônes et des plaquettes de cuivre pour compresser les fils en acier blindés du câble, qui sert de composant support.

Les composants internes du câble comprennent des coussinets isolants, des bornes, des vis, des coussinets isolants inférieurs, des sièges à ressorts, des manchons isolants, des ressorts, etc.à l'exclusion des pièces de rechange, et les manches isolantes, etc. isolent les bornes, les contacts inférieurs, les vis du boîtier extérieur, assurant une isolation complète entre les deux;les bornes et les sièges à ressorts sont reliés par des vis et conduisent l'électricité à travers les ressorts vers les contacts inférieurs, en maintenant la conductivité du circuit.

Les outils peuvent être fabriqués à n'importe quelle taille.

méthode d'application

1. Retirez le joint, le corps inférieur du cylindre et le connecteur inférieur du capuchon de la corde de câble, et retirez le cône et le tampon en cuivre;
2. Passer le câble à travers le connecteur supérieur et le cône;
3. Dépouiller le câble de l'armure (déterminer le nombre de fils d'acier à dépouiller en fonction des besoins), exposer au moins 10 centimètres du noyau du câble;
4. Passez les fils blindés d'acier à travers les petits trous uniformément répartis sur la circonférence du cône à l'envers, et serrez les fils d'acier;
5Mettez le tampon en cuivre.
6Placez le corps inférieur du cylindre sur le câble, et insérez le noyau du câble à travers la pochette isolante (poche en caoutchouc) puis dans le poteau terminal.

7. Installez le boîtier isolant; insérez de la colle imperméable dans le trou;
8. Utilisez une vis pour maintenir le connecteur supérieur, et saisissez le connecteur inférieur avec votre main. En même temps, dévisser le cylindre pour assembler les trois composants ensemble;
9- essai de conductivité et d'isolation normales;
10. Connecter les outils restants pour l'essai du puits;
11Après l'essai, nettoyer la surface extérieure, fixer le fil de protection pour le stockage.

• note

1. Lors du raccordement des outils, appliquez de la graisse lubrifiante sur les fils et les zones d'étanchéité;
2Ne laissez pas l'eau, les taches d'huile, etc. s'infiltrer dans les composants conducteurs pour éviter d'affecter les performances de l'isolation;
3Lors du montage des outils, veillez à ce que les fils soient bien alignés pour éviter une déviation excessive qui pourrait endommager les fils et les câbles.

◆À propos de Baoji RuiXin Slickline Tools

Baoji Ruixin Energy Equipment Co., Ltd. a été créée en 2012.Organisation de recherche et développement technologique certifiée selon le système 9001-2015 et API Q1 spécialisée dans la conception et la fabrication de fil d'acierAvec de fortes capacités de recherche et de développement de nouveaux produits, elle a obtenu 12 certificats nationaux de brevet de modèle d'utilité et 1 certificat de brevet d'invention.A réalisé deux projets de recherche scientifique au niveau des préfectures et des provincesNos produits comprennent des équipements de prévention de l'explosion de têtes de puits de câbles, des outils de forage de câbles et des outils de forage de tubes enroulés.nous avons fourni des équipements professionnels et un soutien technique à plus de 50 sociétés de services de champs pétrolifères dans diverses régions du pays et de l'étranger.

◆Système de contrôle de qualité strict

Les outils de travail du fil d'acier sont certifiés par l'API, et toute la fabrication est strictement conforme au système API, y compris la gestion du contrôle de la qualité,gestion environnementale et gestion de la santé et de la sécurité au travailPour chaque outil de travail du fil et chaque pièce, nous avons obtenu la traçabilité des matières premières, du processus de production à l'expédition du produit.

◆Travail acharné, service après-vente

Notre personnel de vente et technique a bien communiqué avec les ingénieurs de première ligne et les experts techniques sur le chantier.et résolu des problèmes techniques tels que la sélection des matériauxNous avons également mené de nombreux échanges techniques et une coopération amicale.Nous avons fait un bon travail de service après-vente pour les clientsNous aimerions remercier de plus en plus de clients pour leur soutien et leur confiance.

Bienvenue à nous contacter à tout moment.
