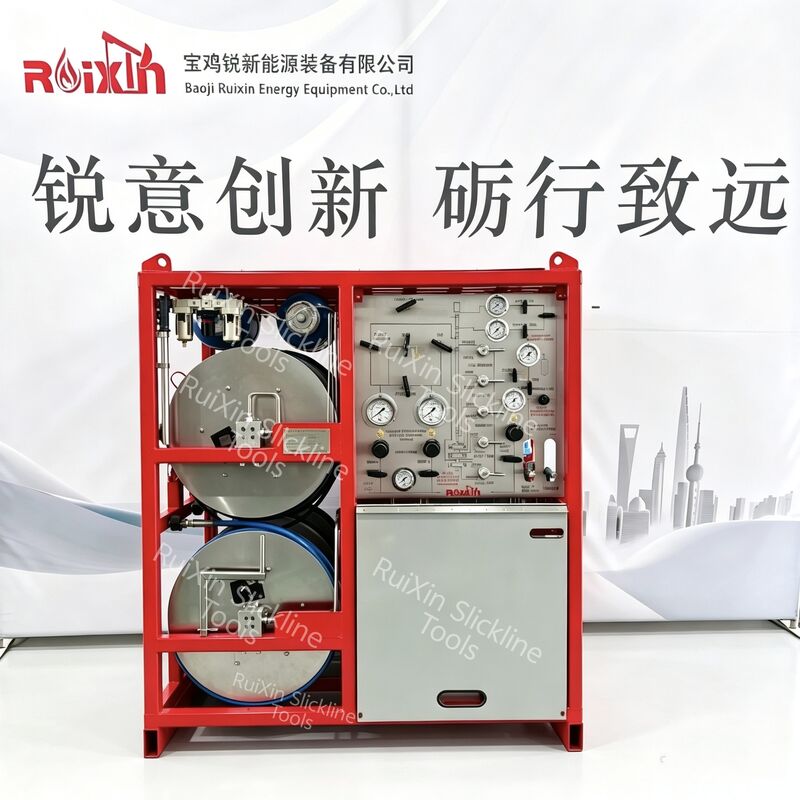

Équipement de câble du système 5000PSI ~ 15000PSI API de pompe d'injection de graisse de contrôle hydraulique de Slickline PCE

Système de pompe d'injection de graisse de commande hydraulique Slickline PCE 5000PSI 15000PSI Équipement de câblage API

I. Résumé

La section d'injection de graisse est conçue pour fournir un système sous pression et de retour pour le tuyau d'injection de graisse et la tête d'étanchéité d'injection de graisse.la sortie de graisse à haute pression de la pompe d'injection de graisse pénètre dans la partie inférieure du tuyau de restriction de débit et s'écoule vers le haut, est finalement déchargée de la sortie supérieure du tuyau de débit, ce qui crée une valeur de pression élevée dans le tuyau de restriction de débit,réalisation de la lubrification du câble (ou du fil) et de l'étanchéité de la pression de la tête de puits.

La section de commande hydraulique est principalement constituée de pompes à huile, d'accumulateurs, de vannes directionnelles, de vannes de sécurité et d'autres équipements de support,permettant un dispositif de commutation rapide et sûr pour le disjoncteur, boîte de commande de soufflage, capteur supérieur, capteur inférieur, dispositif anti-chute, etc. Toutes les opérations sont intégrées sur le panneau de commande, ce qui le rend pratique pour le fonctionnement.

II. Principaux paramètres techniques

1Spécification et modèle: YK-70/21-Y;

2. Pression de sortie nominale: 70 MPa;

3- pression de conduite: 0,7 à 1 MPa;

4- puissance hydraulique: 21 MPa;

III. Caractéristiques structurelles

1La pompe d'injection hydraulique est divisée en trois grands systèmes: l'ensemble d'admission, le système d'injection et le système de commande hydraulique, tous installés sur le même cadre;

2L'ensemble d'admission est principalement constitué de la soupape principale de la source d'air, des conduites, des régulateurs de pression, etc.;

3Le système d'injection se compose principalement de la pompe d'injection, de la vanne à aiguille haute pression, du tambour d'injection, du tambour BOP, du tuyau d'injection, du tambour de décharge et de l'assemblage du pipeline, etc.

4Le système de commande hydraulique se compose principalement de la pompe à entraînement de commande hydraulique, de l'accumulateur, des vannes de commande, des tuyaux hydrauliques, des tambours et de l'assemblage des pipelines, etc.

5Le système d'injection de graisse et le système hydraulique sont équipés de leurs propres réservoirs de stockage d'huile (graisse) (des boîtes de stockage peuvent être fournies en option).

6La pompe d'injection de graisse et la pompe à entraînement à commande hydraulique sont entraînées par des moyens pneumatiques pour la graisse/aspiration.

7Le système d'injection de graisse et le système de commande hydraulique peuvent fonctionner indépendamment ou simultanément.

Toute taille peut être personnalisée selon les exigences du client

Attention!

Maintenance et entretien

1Il est recommandé d'utiliser de l'huile N32 (20#) en hiver et de l'huile N46 (30#) en été.
2- Effectuer régulièrement des essais d'étanchéité des pipelines.
